變頻壓縮機轉速測試

變頻壓縮機是變頻空調，冰箱最核心的部件，壓縮機的性能是評價整機性能最關鍵的指標。變頻壓縮機可以分為兩部分，一部分是變頻控制器；另一部分是壓縮機。變頻控制器將交流電轉換成方波脈沖輸出。通過調節方波脈沖的頻率（即調節占空比），控制驅動壓縮機的電機轉速。頻率越高，轉速也越高。

儀表要求：

變頻壓縮機的功率在20W-3.5KW，電流范圍在60mA-20A，頻率30-150HZ，青智8930功率計能夠捕捉從變頻壓縮機啟動時的峰值電壓，電流，從啟動到穩定運行全時段的電壓，電流，功率頻率等參數，并通過頻率計算出轉速。

變頻壓縮機啟動過程波形

變頻壓縮機穩定運行波形

變頻壓縮機轉速測試：

市面上大部分的儀表時通過測試電壓來計算頻率，而變頻壓縮機的電壓含有較多的諧波干擾，沒有濾波功能的儀表很難測準電壓頻率也就無法計算出轉速。

青智ZW1685轉速測試儀表，通過測試電流計算頻率，并帶有系數設置項，直接計算出變頻壓縮機頻率，并且儀表量程從60mA到20A寬電流量程可兼顧各功率段測量，保證數據的準確。

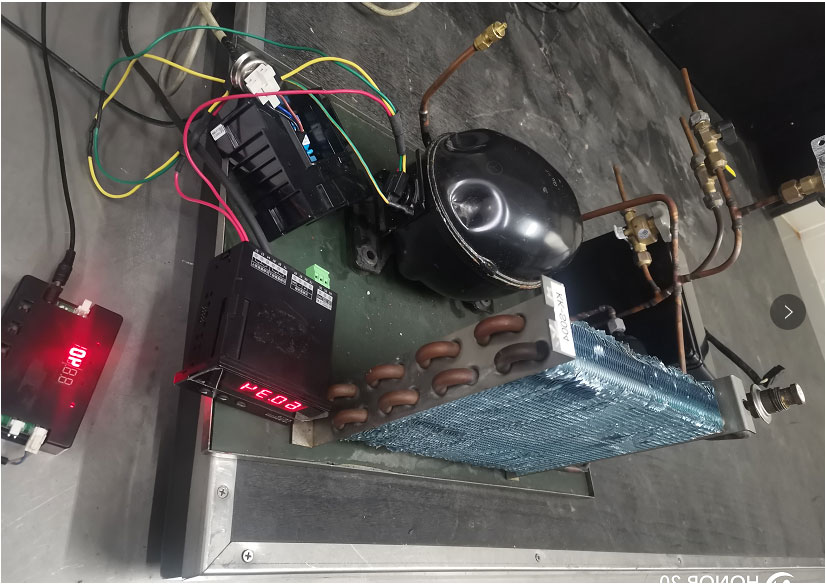

客戶現場測試：
